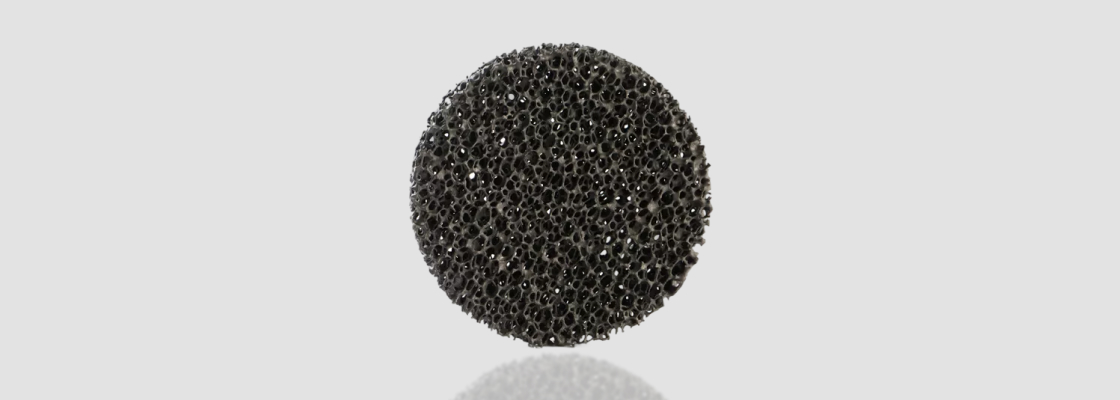

فیلتر سرامیکی اسفنجی گرافیتی
فیلترهای سرامیکی گرافیتی اسفنجی، فیلترهایی متخلخل و با ساختار خاص هستند که از ترکیب گرافیت و مواد سرامیکی ساخته میشوند. این فیلترها به دلیل ویژگیهای ویژهای که دارند، معمولاً برای استفاده در ریختهگری آلیاژهای آلومینیوم، مس، برنج و سایر فلزات غیرآهنی با نقطه ذوب پایین طراحی شدهاند. این فیلترها به دلیل ویژگیهای فیزیکی و شیمیایی خاص خود، باعث بهبود کیفیت قطعات تولیدی و کاهش ضایعات میشوند.
ویژگیها و مزایا:
- تحمل دمای بالا: فیلترهای گرافیتی اسفنجی به طور معمول قادر به تحمل دماهایی در حدود 1600 درجه سانتیگراد هستند.
- مقاومت در برابر شوک حرارتی: این فیلترها قادرند چندین چرخه دمایی (از دمای بالا به دمای محیط) را بدون ترک خوردن تحمل کنند.
- ساختار متخلخل: ساختار اسفنجی این فیلترها به طور مؤثری ناخالصیها و گازهای محبوس در فلز مذاب را حذف میکند.
- مقاومت در برابر خوردگی: فیلترهای گرافیتی در برابر خوردگی ناشی از مواد مذاب مقاوم هستند.
کاربردها:
- ریختهگری آلیاژهای آلومینیوم و مس: مخصوصاً برای تولید قطعات خودرو، صنایع الکترونیکی و تجهیزات صنعتی.
- ریختهگری برنج و سایر فلزات غیرآهنی: کاربرد در تولید قطعات حساس که نیاز به کیفیت بالایی دارند.
- ریختهگری فلزات با نقطه ذوب پایین: برای استفاده در آلیاژهای مختلف که نیاز به جذب گازها و ناخالصیها دارند.
- تصفیه مذاب: جلوگیری از تشکیل حفرهها، گازها و ناخالصیهای فلزی.
مزایای استفاده:
- بهبود کیفیت قطعات ریختهشده: سطح صافتر و استحکام بیشتر قطعات.
- کاهش ضایعات و نقصها: حذف گازها و ناخالصیها منجر به کاهش ترکها و حفرهها میشود.
- افزایش عمر مفید قطعات ریختهشده: بهبود خواص مکانیکی و افزایش پایداری ساختار قطعه.
- عملکرد یکنواخت: توزیع یکنواخت مذاب و جلوگیری از تشکیل نقاط ضعف در قطعات.
جدول مشخصات فنی فیلترسرامیکی اسفنجی C (Graphite)
| Chemical Composition | PPI | Porosity (%) | Color | Application temperature | Bending Strength (MPa) | Compressive Strength (MPa) | Bulk Density(g/cm3) | Bulk Density(g/cm3) |
| C (Graphite), Al₂O₃, SiO₂ | 10-30 | 70 ˷ 85% | خاکستری تیره – سیاه | ≤ 1600°c | 1.5≤ | 3≤ | 0.7 ~ 1 g/cm3 | 1100°c (Room temperature 6 times) |
جدول ظرفیت ذوب ریزی فیلترهای سرامیکی C (Graphite) بر اساس ابعاد فیلتر و نوع فلز
|
Size(mm) |
10ppi |
20ppi |
||||
|
Capacity (kg) |
Flow Rate (kg/s) |
Capacity (kg) |
Flow Rate (kg/s) |
|||
|
Gray Iron |
Ductile Iron |
Gray Iron |
Ductile Iron |
Gray Iron |
Gray Iron |
|
|
40×40×15 |
68 |
34 |
4 |
3 |
53 |
3 |
|
40×40×22 |
68 |
34 |
4 |
3 |
53 |
3 |
|
30×50×22 |
60 |
30 |
4 |
3 |
47 |
3 |
|
50×50×22 |
110 |
55 |
6 |
4 |
85 |
3.5 |
|
50×70×22 |
150 |
75 |
9 |
6 |
116 |
6 |
|
75×75×22 |
212 |
110 |
14 |
9 |
162 |
7 |
|
50×100×22 |
200 |
100 |
12 |
8 |
155 |
9 |
|
75×100×22 |
300 |
150 |
18 |
12 |
232 |
13 |
|
100×100×22 |
420 |
210 |
24 |
15 |
315 |
14 |
|
150×150×22 |
900 |
450 |
54 |
36 |
698 |
40 |
|
200×200×22 |
1600 |
800 |
95 |
64 |
1240 |
58 |
|
Dia 40×22 |
64 |
39 |
4 |
3 |
49 |
2 |
|
Dia 50×22 |
82 |
41 |
5 |
4 |
61 |
3 |
|
Dia 60×22 |
112 |
56 |
7 |
5 |
87 |
4 |
